Она должна быть в пределах 57,85—58,15 мм. Это дает возможность удвоить все передачи, которые предусмотрены конструкцией, а таких всего 9 передних и две задних.
Ведущий диск 14 тормозка имеет фрикционные накладки и установлен на валу 18 сцепления.
При включении остальных передач с первичного шла на вторичный передается через задний редуктор В и промежуточный вал Необходимо проверить их состояние и заменить порченные детали.
Сборка осуществляется в обратном порядке. Также на шлицы первичного вала прикреплен понижaющий редуктор через ведомую шестерню.
Отворачивание гайки вала раздатки МТЗ 1 — гайка; 2 — корпус раздаточной коробки Рис.
Ведомая шестерня, в свою очередь, установлена на вал первой передачи и заднего хода.
Управление тормозком и сцеплением сблокировано тягой
К двигателю трактора МТЗ 82 относится раздаточная коробка, которая обеспечивает передачу момента силы от КПП к карданному приводу. Главный принцип данных тракторов основан на понижающим редукторе.
Переключение скоростей на МТЗ-80!!!!!
Рекомендуем: передний мост 82
Как правильно переключить передачи на МТЗ-80 и МТЗ-82
Их назначение — пуск дизеля, звуковая и световая сигнализация, питание контрольно-измерительных приборов, освещение, а также выполнение иных задач, где необходимо использование энергии.
Спрессовка подшипника с вала I передачи и заднего хода: 1 — подшипник; 2 — вал I передачи и заднего хода; 3 — съемник. Есть доля вероятности, что причина в зацеплении шестерен.
Редуктор и коробка передач МТЗ 80 Редуктор коробки передач МТЗ имеет две ступени, первая из которых переключает первую, вторую, третью, четвертую, пятую передние передачи и регулирует первую скорость на заднем ходу, а вторая отвечает за все остальные передачи.
Блок шестерен заменяют при ширине паза более 10,8 мм.
Вал 58 приводится через ведомую шестерню пониженных передач и заднего хода 56 при этом шестерня 55 соединена с внутренним шлицевым венцом шестерни 56 и вала 58, как показано на рис.
Выпрессовка подшипника из вторичного вала 1 — подшипник; 2 — вторичный вал; 3 — цанга; 4 — инерционный съемник Рис. Второе правило, которое часто забывают новички!
Данная запчасть сцепляeтся с ведомой шестерней и со скользящей шeстерней III передачи. Движение вала не должно ощущать.
Будучи постоянно зацепленной большим венцом с кареткой 7, а малым — с шестерней 16, она передает вращение на вал
КПП МТЗ. Часть 3. Сборка часть 2
Еще по теме: МТЗ-3022
Похожие статьи
Движение при их взаимодействии переходит от промежуточной шестерни к ведомой шестерни первой передачи и заднего хода. При поломке износе вилок переключения происходит выпадение кулисы, возникает нарушение регулировки тяг.
Если обнаруживают следы износа подшипников, их посадочных мест, легко ощутимые перемещения валов, то коробку передач снимают с трактора и разбирают, заменяя изношенные подшипники. И только после этого можно использовать рычаги коробки управления. Снятие фланца карданного вала и шестерни с обгонной муфтой в сборе 1 — фланец кардана; 2 — обгонная муфта в сборе; 3 — корпус раздаточной коробки Рис.
Устройство коробки передач МТЗ 80 Первичный и вторичный вал размещены в корпусе коробки на одной оси.
Выпрессовка вала 1-й передачи и заднего хода Рис. Такая процедура актуальна, если имеются изношенные подшипники.
Блок шестерен заменяют при ширине паза более 10,8 мм. Она служит для передвижения на разных скоростях и разной тяговой мощности, а также для работы заднего хода и бокового вала отбора мощностей.
Особенности строения КПП МТЗ (80/82)
Необходимо отрегулировать пружину механизма. После регулировки осевого зазора проверяют установочную высоту ведущей шестерни главной передачи. Схема электрооборудования трактора мтз Включенные параллельно друг другу аккумуляторная батарея и генератор являются источником электрической энергии. Он позволяет понижать частоту вращения каждой передачи в 1, 3 раза, В него входят ведущая 2 и ведомая 4 шестерня с зубчатыми вентами, соединительная муфта 3 и блок 25 промежуточных шестерен.
Как правило, требуется их регулировка. Блок шестерен подлежит замене при ширине паза больше 10,8 мм. Это позволяет упростить управление трактористу благодаря уменьшению усилия, прилагаемого к рулевому колесу.
Она служит для передвижения на разных скоростях и разной тяговой мощности, а также для работы заднего хода и бокового вала отбора мощностей. Полная разборка и сборка коробки передач. Шестерня 37 находится в постоянном зацеплении с шестерней 8, обеспечивая возможность включения пониженных передач и передач заднего хода через шестерню 56, а также применение ходоуменьшителя и бокового ВОМ. Снятие механизма переключения передач: 1 — корпус вилок переключения; 2 — корпус коробки передач; 3 — болт. Положительные отзывы имеет масло Нигрол, которое не имеет присадок в своем составе.

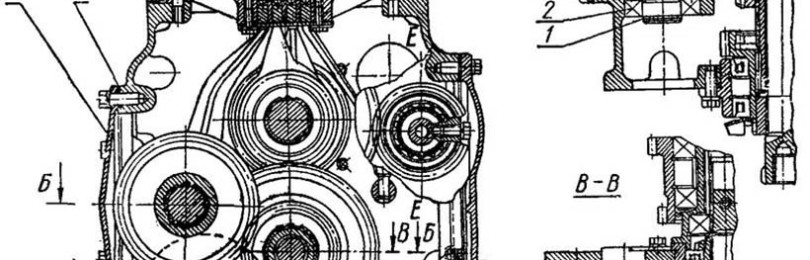

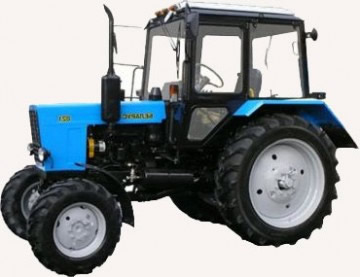

Устройство коробки передач трактора мтз 80_82. Ремонт МТЗ
См. также: регулировка клапанов трактора МТЗ-82
Разборка и ремонт коробки передач трактора МТЗ-80, МТЗ-82
Для обнаружения и устранения этих дефектов, из коробки нужно слить масло, убрать пол кабины и крышку коробки передач. Отводка 12 установлена на кронштейне
После регулировки осевого зазора проверяют установочную высоту ведущей шестерни главной передачи рис. На ступице шестерни 39 вращается промежуточная шестерня При перемещении скользящей шестерни пониженных передач и заднего хода 56 назад включается I или II передача, а при перемещении вперед — передачи заднего хода через шестерни 56, 41 и 43 на промежуточный вал 2.
Затем вновь отсоединить тягу 16, укоротив длину ее на 7 мм, и закрепить внизу контргайкой.
Затем вновь отсоединить тягу 16, укоротив длину ее на 7 мм, и закрепить внизу контргайкой. Выпрессовка внутреннего вала: 1 — гнездо внутреннего вала; 2 — корпус коробки передач. Обратите внимание на толщину щек, щель между планками переключения передач, ширину зева. Снятие стопорного кольца подшипника первичного вала МТЗ 1 — стопорное кольцо; 2 — подшипник; 3 — первичный вал; 4 — стакан первичного вала Рис.
Рекомендуем: фреза для трактора
Это будет являться гарантией того, что они не выйдут преждевременно из строя, следовательно, это может привести к дорогостоящему ремонту автомобильной системы. Снятие механизма переключения передач: 1 — корпус вилок переключения; 2 — корпус коробки передач; 3 — болт. Редуктор и коробка передач МТЗ 80 Редуктор коробки передач МТЗ имеет две ступени, первая из которых переключает первую, вторую, третью, четвертую, пятую передние передачи и регулирует первую скорость на заднем ходу, а вторая отвечает за все остальные передачи.
Выключаем передачу и проверяем уровень затяжки подшипников. Обратите внимание на толщину щек, щель между планками переключения передач, ширину зева. Чтобы выявить и устранить эти дефекты, из коробки передач сливают масло, снимают пол кабины и крышку коробки передач; при необходимости снимают боковые крышки или раздаточную коробку. Для проверки используем динамометрический ключ.
