Снятие сухарей клапанов и клапанных пружин: 1 — головка цилиндров; 2 — клапанная пружина; 3 — приспособление ОР
После обнаружения следов выработки, ширина цилиндрической части тарелки клапана А, а ширина притертой матовой полоски на фаске клапана Б — должна быть не более 2 мм.
Расположение деталей головки цилиндров: 1 — патрубок; 2 — труба; 3 — корпус сапуна; 4 — бачок; 5 — колпак; 6, 8 — прокладки; 7 — крышка головки; 9 — коромысло; 10 — ось; 11 — головка цилиндров; 12 — прокладка головки; 13 — толкатель; 14 — штанга; 15 — клапан выпускной; 16 — клапан впускной; 17 — пружины клапана; 18 — тарелка клапана; 19 — шпилька. На шатунных болтах проверяют состояние резьбы калибром М16Х1,5кл.
Особенно тщательно рекомендуется выполнять операции технического ухода за воздухоочистителем, так как качественная очистка всасываемого воздуха — важнейшее условие длительной работы поршней двигателя, гильз, поршневых колец.
Но так же хочется передать привет работникам МТЗ.
Размеры оправки показаны на рис. Если шейки коленчатого вала изношены и шлифуются до ремонтного размера, то замените вкладыши ремонтными увеличенной толщины, см.
Шлифование рабочей поверхности фаски клапана Измерение диаметра отверстия втулки клапана: 1 — индикаторный нутромер; 2 — направляющая втулка; 3 — головка цилиндров. Если овальность и диаметр гильзы выше, а диаметр поршня ниже значений, указанных в таблице, то и их заменяют.
Нижняя головка шатуна разъемная, расточенная для установки шатунных вкладышей.
МТЗ-80/82 Ремонт.Зборка двигуна.Частина №2
См. также: Регулировка плуга МТЗ
Ремонт двигателя трактора МТЗ-80, МТЗ-82
Аналогичным образом растачивают вкладыши ремонтных размеров под дополнительные размеры Д1, Д2, ДЗ.
Зазор измеряют между торцом задней упорной шайбы и щекой коленвала, при этом вал должен быть отжат до предела в сторону маховика. Не знаю как они делают двигателя, но вижу результат их работы.
Динамическую балансировку деталей, устанавливаемых на коленчатый вал МТЗ маховик, шкив, коленчатого вала, нажимной и ведомый диски сцепления , проводить на станках мод.
Отвернуть гайки 1 и болты 2 и снять крышки коренных подшипников.

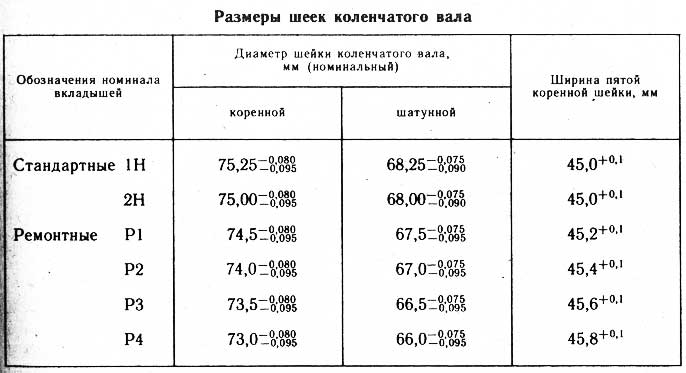

После шлифовки шеек коленчатого вала нужно устанавливать вкладыши коренных и шатунных подшипников соответствующего ремонтного размера. Размеры оправки показаны на рис.
Если тарелка клапана утопает на недопустимые значения — головку заменяют; если все в норме, то разберите и отремонтируйте головку.
Для решения вопроса о замене вкладышей шатунных подшипников замеряют отверстие подшипника шатуна при затянутой его крышке в сборе с вкладышами. Много клиентов жаловались на то, что с новья ломает коленвалы.

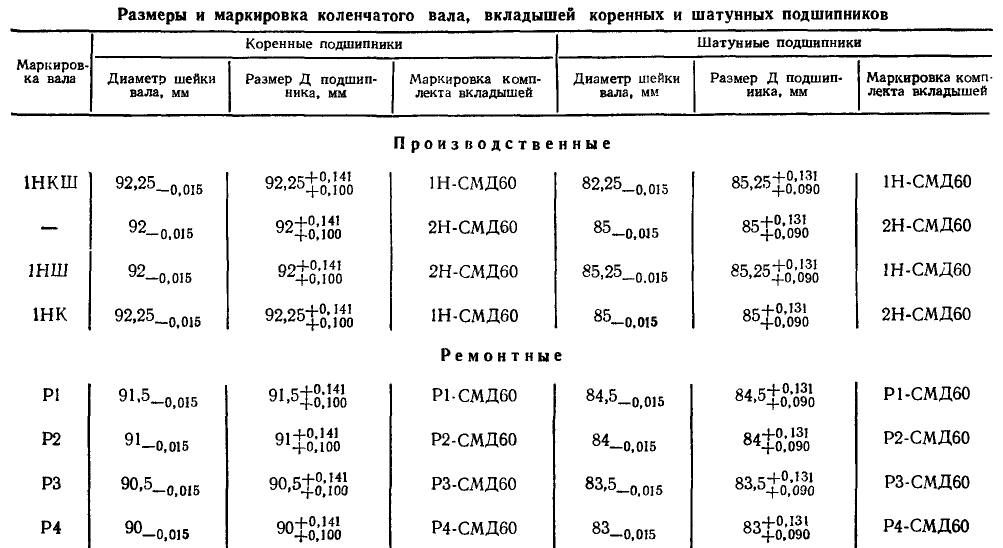

Перед установкой болтов их смазывают графитовой смазкой. ДЗ — 66,66—66,67 РЗ — 66,41—66,42 На практике, кроме ремонтных размеров P1, Р2, Р3 , чередуемых через 0,5 мм и определенных заводом-изготовителем дизеля, при небольших износах шейки коленчатого вала перешлифовывают под дополнительные размеры Д1, Д2, ДЗ , чередуемые с ремонтными размерами через 0,25 мм.
Продлеваем жизнь Двигателю. Замена вкладышей
Статья по теме: Раздатка на МТЗ-82
Причины продолжительного повышенного зарядного либо разрядного токов
Ремонтировал всё от крузаков до корабельных силовых установок.
Состояние резьбы в переднем конце коленчатого вала проверяют калибром М24Х2 кл.

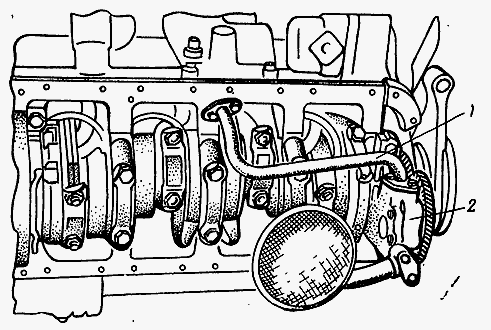

Тут виноваты масляный насос, либо большая выработка на втулках распредвала, которая очень сильно уменьшает давление масла в системе. При установке крышки 2 первого коренного подшипника выступ задней упорной шайбы 1 должен войти в паз крышки 2.
Шлифование рабочей поверхности фаски клапана Измерение диаметра отверстия втулки клапана: 1 — индикаторный нутромер; 2 — направляющая втулка; 3 — головка цилиндров. Рабочие поверхности зубьев шестерни коленчатого вала проверяются в соответствии с указаниями в разделе Шестерни привода агрегатов. В случае, если перемещение клапана ниже необходимого значения, то следует заменить распределительный вал. Проверку радиусов галтелей производят шаблонами согласно рис.
Для смазки поршневого пальца в верхней головке шатуна и втулке предусмотрены отверстия. Поршневые пальцы плавающего типа, полые, изготовлены из хромоникелевой стали.
Снятие корпуса уплотнения коленчатого вала 1 — корпус уплотнения; 2 — задний лист дизеля; 3 — болт Все о тракторе МТЗ устройство, эксплуатация, ремонт, технические характеристики и ремонт. Как правило, резиновые уплотнения заменяют. Особенно тщательно нужно выполнять операции по обслуживанию воздухоочистителя, так как качественная очистка всасываемого в цилиндры воздуха является одним из главных условий длительной работы поршневых колец, гильз и поршней дизеля.
Во время притирки клапан время от времени приподнимают и вращают. Проверку радиусов галтелей производят шаблонами согласно рис.
Если поверхность шатунных вкладышей МТЗ находятся в хорошем состоянии без порезов и проколов, вкрапления пыли, грязи — обратите внимание на подшипник и величину диаметрального зазора. Обжать набивку, для этого уложить в постель подшипника оправку 1, установить держатель 4 и крышку коренного подшипника и затянуть гайки 3 и болты 2. Цифры 0,25; 0,50 и т. При замене манжеты переднего уплотнения коленчатого вала снимают переднюю крышку дизеля.
МТЗ-80/82 Ремонт.Зборка двигуна.Частина №4
Рекомендуем: Рулевое МТЗ-80
Кривошипно-шатунный механизм
Очень грубая фрезеровка коренных крышек и плоскостей их прилегания в блоке.
Несоответствие линейных размеров данному ремонтному размеру шеек допускается, но сокращается общий ресурс вала.
Так как крышки сидят плотно, сбить их несильными ударами молотка.
Если клапан выступает на не допустимую величину, то это говорит о том, что изношены тарелки клапанов и их седла. В практике, кроме ремонтных размеров Р1, Р2 и т.
Еще по теме: Самодельные кабины тракторов часть 2
Рекомендованные сообщения
Картер сцепления для дизелей автомобильных модификаций монтируется на блок с помощью двух установочных штифтов, запрессованных в торец блока. Если диагностические параметры достигли значений, допустимых в эксплуатации, то дизель разбирают для технической экспертизы, которую проводят путем осмотра и микрометража деталей поршневой группы с целью замены непригодных, износившихся деталей. Вал подлежит замене, если трещину или волосовину не удается вывести перешлифовкой на ремонтный размер. При замене манжеты переднего уплотнения коленчатого вала снимают переднюю крышку дизеля.
Обрезать концы набивки так, чтобы она выступала над плоскостью постели и держателя на 0,5—1,0 мм. Затем поршень и кольца обильно смазывают дизельным маслом и, пользуясь конусной оправкой, устанавливают в гильзу цилиндра. Соосность отверстия, по которому центрируется коробка передач с осью коленчатого вала, и перпендикулярность оси коленчатого вала проверяется после установки вала. В поршневой двигателя Д трактора МТЗ, 80 износу наиболее подвержены: поршневые кольца, поршень, втулка верхней головки шатуна, вкладыши шатунных подшипников, гильзы цилиндров. Если этот диаметр окажется больше, втулку необходимо впрессовать и проверить внутренний диаметр отверстия верхней головки шатуна под втулку , который должен быть не более 56,04 мм.
Сортируют гильзы цилиндров на размерные группы по внутреннему диаметру, а поршни — по наружному диаметру юбки. Диаметр отверстия шестерни должен быть не более 72, мм, а ширина шпоночного паза-не более 10, мм.
Состояние деталей кривошипно-шатунного механизма в процессе эксплуатации оценивается давлением масла в системе смазки, расходом картерного масла и интенсивностью выхода газа из сапуна. Многие обладатели техники с двигателем Д и его модификаций думают, что коленвалы ломаются из-за слабой закалки и еще разные нелепые разговоры ходят в народе. Мм путем симметричного снятия припуска с обеих сторон.
