Контролируют легкость вращения обслуживаемого узла путем вращения рукой шлицевого хвостовика.
Скорее всего неисправен механизм усиления стакана пружины и кулачковя муфта переключения выработала свой ресурс, попросту говоря, износилась.
На выходном конце ведомого вала крепится шкив.
Взаимное МТЗ-82 деталей заднего BOM: 1 — плита; 2 — крышка ВОМ; 3 — прокладка; 4 — оси; 5 — вал заднего ВОМ; 6, 8, вом, 18 — подшипники; 7 — тормозные ленты с накладками; 9 — втулка; 10 — оборот 11 — солнечная шестерня; 12 — водило; 13 — сателлит; 14 — ось сателлита; 16 — шестерня коромысла; 17 — стакан; 19 — стопорные кольца; 20 — вал; 21 — муфта; 22 — кожух ВОМ.
После этого демонтируется стакан с пружинами, далее его разбирают и меняют негодные детали. Скорее всего неисправен механизм усиления стакана пружины и кулачковя муфта переключения выработала свой ресурс, попросту говоря, износилась.

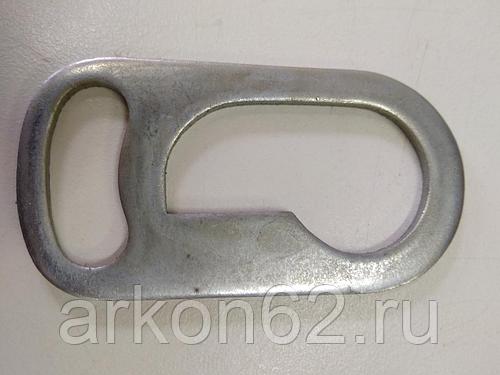

Болт 16 выкручивают, пластина 17 демонтируется со шлицевой хвостовой части на оси
Лишь после этого снимают стакан в сборе.
Боковой вал отбора модности моделей 80 и 82 Ниже приведем схему бокового вала отбора мощности для данных моделей тракторов. Переведите рычаг 11 назад в положение «ВКЛ»;
Регулировка оборотов ВОМ трактора МТЗ
Еще по теме: управление трактором МТЗ-82
Разборка и ремонт вала отбора мощности трактора МТЗ-80, МТЗ-50, ЮМЗ-6
Из-за необходимости изготовления специальных ограждений ременной передачи приводной шкив используется редко.

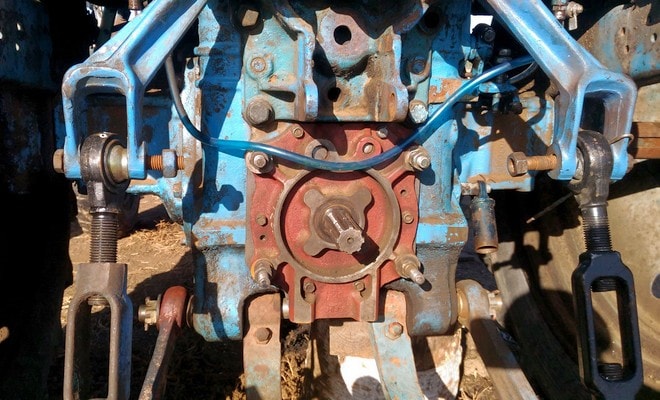

В моделях МТЗ 80 и МТЗ 82 используют комбинированный вал отбора мощности, поэтому он может иметь как зависимый или синхронный , так и независимый привод.
Неисправные детали заменяют. Затем отвернуть каждый винт на три оборота; проворачивая от руки хвостовик ВОМ, проверить легкость его вращения.
Тормозной барабан выключения на валу закреплен неподвижно.
Выкручивают болты 8 до того состояния, когда хвостовик ВОМ от усилия руки проворачивается без труда.
В моделях МТЗ 80 и МТЗ 82 используют комбинированный вал отбора мощности, поэтому он может иметь как зависимый или синхронный , так и независимый привод.
Усилие на элементе 1 превышает 15 кгс. Поэтому при регулировках, заменах пружины и других деталей для предотвращения травмы следует надежно стопорить крышку 9 и стакан 5 болтом 6 или специальной струбциной.
Продолжение вращения хвостовика вала при выключении ВОМ или неравномерное его вращение свидетельствуют о нарушении регулировки тормозных лент и их износе.
на МТЗ умер вал отбора мощности
Смотрите также: пускач

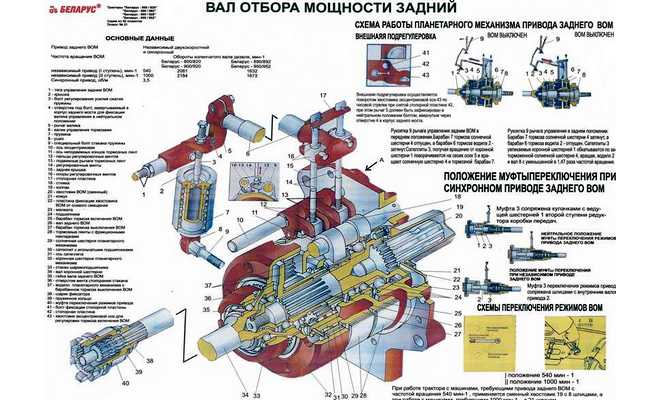

Схема ВОМ МТЗ 80 и 82

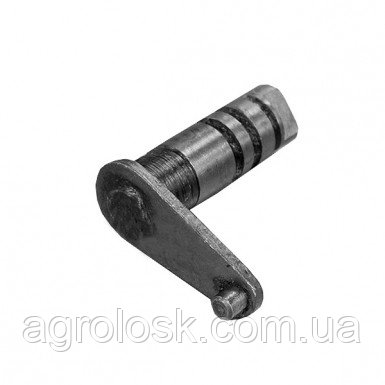

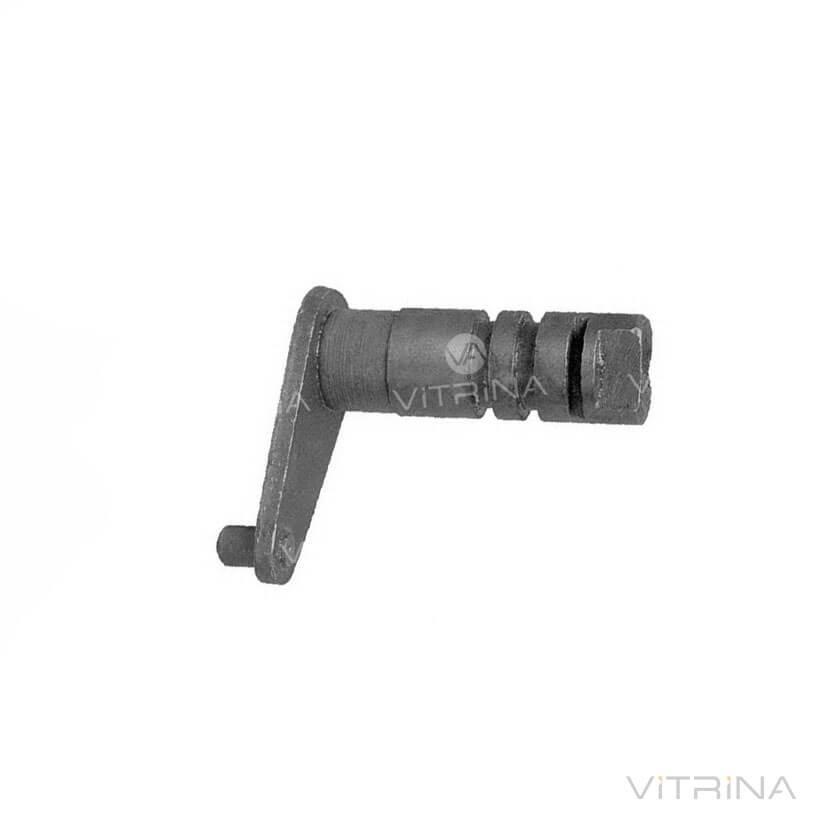

Устраняют неполадку следующим образом: Совмещают гнезда валика переключения и заднего моста при помощи контрольного рычага.

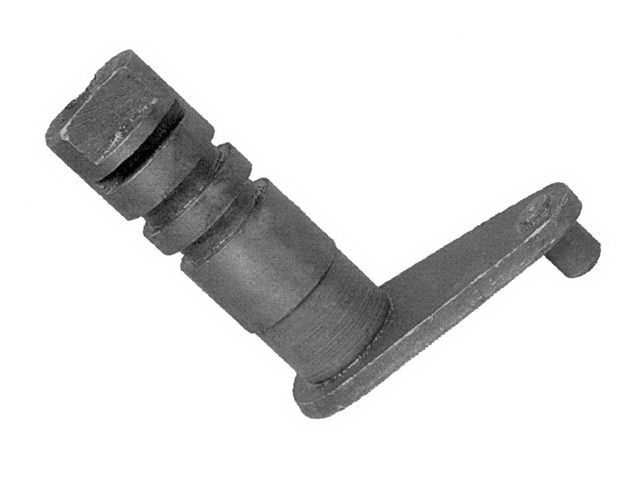

Сначала переводят рычаг управления ВОМ в положение, при котором совмещаются технологические отверстия в рычаге 5 валика переключения и заднем мосту, и заворачивают в них установочный болт 1.
В этом случае вал отбора мощности неподвижен, а сателлиты передают вращение от коренной шестерни на солнечную.

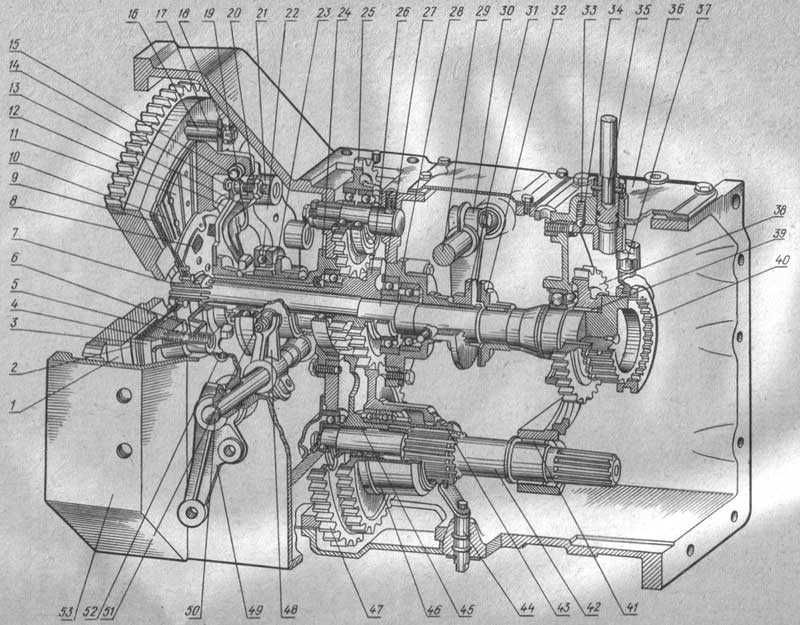

В требуемом положении муфта переключения удерживается фиксатором. По заказу потребителя вал 15 выполняется составным: в задний конец вала можно вставить сменные хвостовики 25 с восемью или двадцатью одним шлицем. Взаимное расположение деталей заднего BOM трактора МТЗ, запчасти: 1 — плита; 2 — крышка ВОМ; 3 — прокладка; 4 — оси; 5 — вал заднего ВОМ; 6, 8, 15, 18 — подшипники; 7 — тормозные ленты с накладками; 9 — втулка; 10 — барабан; 11 — солнечная шестерня; 12 — водило; 13 — сателлит; 14 — ось сателлита; 16 — шестерня коромысла; 17 — стакан; 19 — стопорные кольца; 20 — вал; 21 — муфта; 22 — кожух ВОМ Водило планетарного редуктора рис. Проверка бокового зазора в зубьях шестерен главной передачи трактора МТЗ: 1 — ведомая шестерня главной передачи; 2 — индикатор Рис.
Вал отбора мощности включен, когда тормоз солнечной шестерни затянут, а тормоз водила освобожден, следовательно, вал отбора мощности вращается и сателлиты перекатываются по неподвижной солнечной шестерне. При независимом приводе частота вращения ВОМ определяется частотой вращения дизеля, при синхронном приводе — скоростью движения трактора.
Смотреть фильмы онлайн бесплатно и без регистрации
Обнаружив сколы на зубьях, большие перемещения в сопряжениях отдельных деталей или заедание вала, ВОМ разбирают, дефектные детали заменяют рис. Планетарный редуктор ВОМ, размещенный в корпусе заднего моста, состоит из ведущей коронной шестерни 17 рис. Выкручивают болты 8 до того состояния, когда хвостовик ВОМ от усилия руки проворачивается без труда. Снятие стакана пружины механизма усиления в сборе: 1 — установочный болт; 2 — регулировочный болт; 3 — контргайка; 4— стопорный болт; 5— рычаг валика переключения.
Его вставляют в гнездо на рычаге и соответствующее отверстие на заднем корпусе. Внутри корпуса заднего моста установлен валик управления 6, связанный посредством двух регулировочных винтов 11 с рычагами 4 и 5. Колесный трактор МТЗ Беларус 82, оснащается дизельным, безнаддувным двигателем мощностью 82 л. Сначала переводят рычаг управления ВОМ в положение, при котором совмещаются технологические отверстия в рычаге 5 валика переключения и заднем мосту, и заворачивают в них установочный болт 1.
Он может быть также использован для привода некоторых машин при стационарной работе трактора. Что делать, если хвостовик вала отбора мощности свободно перемещается?
Устройства 3 курс Вал отбора мощности
Статья по теме: Корзина сцепления МТЗ-82 лепестковая
Портал о сельскохозяйственной технике, машинах и агрегатах
Для нормализации ситуации эксцентрик поворачивают против часовой стрелки до исходной позиции.
Оси сателлитов рис. Рычаг в заданном положении фиксируется защелкой, входящей в пазы сектора. Рекламные предложения на основе ваших интересов: Так называемое маятниковое шарнирное прицепное устройство рис.
Рычаг в заданном положении фиксируется защелкой, входящей в пазы сектора.
Разборку стакана производят с особой осторожностью и в определенной последовательности. Спрессовка барабана включения трактора МТЗ: 1 — крышка; 2 — барабан; 3 — трехлапчатый съемник Рис.
Еще по теме: Передний мост МТЗ-82 устройство
Регулировка вала отбора мощности
Разборка и ремонт вала отбора мощности трактора МТЗ, МТЗ, ЮМЗ-6 При обнаружении заедания рычага управления валом отбора мощности, при тяжелом и затруднительным управлении поводком муфты переключения на независимый или синхронный привод следует обратить внимание на механизм усиления стакана пружины и кулачковую муфту переключения. Однако во всех случаях вал шкива располагается параллельно оси ведущих колес, так как натяжение приводного ремня осуществляется перемещением всего трактора.

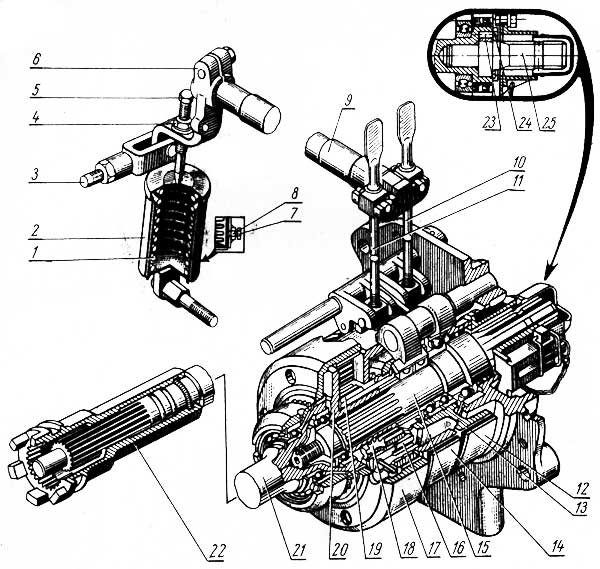

Планетарный редуктор ВОМ Беларус МТЗ, , расположен в корпусе заднего моста и состоит из коронной шестерни 22, установленной на валу 26, крышки 15 с установленными в ней водилом 25 с тремя сателлитами 23, установленными на осях 21, вала 20, эксцентриковой оси 3, неподвижной оси 14 и солнечной шестерни 24 посредством шлиц связанной с барабаном включения 17, который вместе с тормозной лентой 16 образует ленточный тормоз включения. К главным механизмам заднего ВОМ относится: 2-х ступенчатый редуктор, переключатель типа привода, механический редуктор, переключатель зависимого или независимого типа. Вал отбора мощности ВОМ. Приводной шкив включается в трансмиссию после механизма сцепления, что позволяет останавливать шкив выключением механизма сцепления без остановки двигателя трактора.
