В случае превышения указанного значения следует проверить и при необходимости отрегулировать шарнирные соединения рулевых тяг, подтянуть до отказа гайки сошников и поворотных рычагов.
Для этого следует отвернуть на На заводе шарнир заполняют специальной долговременной смазкой, не требующей пополнения в эксплуатации.
Гидроусилитель рулевого управления уменьшает усилие тракториста на рулевом колесе независимо от условий работы и улучшает маневренность трактора. В этом случае осевая сила на червяке, возникающая при повороте трактора, меньше усилия предварительного сжатия центрирующих пружин 6 ползунов 5.
Для уплотнения стыка крышки с корпусом используется уплотнительное кольцо круглого сечения, укладываемое в овальную расточку на корпусе. Выпускаются как правого так и левого вращения.
Частично усилие от рулевого колеса передается непосредственно валу 5 прижатым к нему валом 3.
При движении в тяжелых дорожных условиях резко увеличивается также свободный ход рулевого колеса, так как до начала передачи вращения сектору червяк в каждую сторону должен пройти расстояние, равное 1,2 мм.
Масляной емкостью является корпус гидроусилителя 2. Крайние положения сошки при поворотах ограничены ходом поршня гидроусилителя рулевого управления.
С обеих сторон золотника установлены специальные упорные шариковые подшипники 28, которые обеспечивают осевое перемещение золотника и исключают совместное вращение его с червяком. Отъединить маслопровод 12 рис.
Проверка давления в гидравлике трактора МТЗ
См. также: замена сцепления трактора
Технические характеристики насосов НШ8
Поджимная обойма расположена сверху, если смотреть со стороны нагнетательного отверстия, и опирается на цапфы и огибающие наружные поверхности зубьев шестерен. Противовакуумные клапаны 8 правый и левый предохраняют гидросистему ГОРУ от вакуума и кавитации при срабатывании противоударных клапанов.
Палец запрессован в шток, а в отверстиях ушек рейки 9 он сидит с небольшим зазором.
В линейке присутствуют как левосторонние, так и правосторонние агрегаты.
Отсутствие или недостаток нагнетаемого масла в гидравлическую систему. С обеих сторон золотника установлены специальные упорные шариковые подшипники 28, которые обеспечивают осевое перемещение золотника и исключают совместное вращение его с червяком.
Промывка масляного фильтра производится через каждые ч в такой последовательности. Для этого выверните четыре болта крепления упора 23 рейки-корпуса АБД и, вынимая попарно прокладки 24, уменьшайте зазор в зацеплении до 0,
В этом случае сектор 12 через рейку 14 перемещает шток и поршень цилиндра, а масло из полости А и Б сливается в бак -корпус гидроусилителя через открытые сливные выточки в распределителе.
Выпускаются как левого так и правого вращения. Цапфы шестерен смазываются маслом, которое увлекается в спиральные канавки в расточках подшипников 3 из полости всасывания.
Неисправности и возможные причины 1. Аналогично осуществляется поворот трактора влево.
Как определить вращение насоса НШ /3 способа/
Рекомендуем: Кун погрузчик на МТЗ
Новое на сайте
Для уплотнения стыка крышки с корпусом используется уплотнительное кольцо круглого сечения, укладываемое в овальную расточку на корпусе. Следовательно, в конструкции насоса НШ трактора МТЗ, МТЗ имеет место автоматический гидравлический поджим как по торцам зубьев, так и по их поверхности, что обеспечивает уплотнение зазоров по мере износа деталей качающего узла.
Для регулировки зацепления сектор — червяк необходимо выполнить следующее. Кран повернут против часовой стрелки до упора и независимо от положения рейки соединяет напорную магистраль редукционного клапана 1 см. Это позволяет рейке перемешаться относительно штока при регулировке зацепления сектор — рейка.
Поворот трактора в этом случае осуществляется только за счет усилий, приложенных трактористом к рулевому колесу.
Усилие на рулевом колесе не должно превышать Виды, различия и особенности В зависимости от навесного оборудования трактора на нём могут быть установлены два вида НШ, хотя каждый из них всё равно гидравлический, ибо по сути они выполняют равноценные задачи: НШ —
На гайке 21 и валу 3 выполнены скосы, которые прилегают друг к другу. Устройства этой линейки получили широкое распространение благодаря сельскохозяйственной технике.
Положение рулевого колеса по высоте регулируют для удобства управления, а наклон рулевой колонки- для более свободного входа и выхода из кабины. Если зазор между зубьями сектора и рейки более 0,3 мм. Данным маслом также охлаждаются и смазываются цапфы шестерен, после чего оно уходит обратно в полость всасывания.
Таблица Конусные концы шаровых пальцев с резьбой вставляют в отверстия поворотных рычагов и сошки, затягиваются прорезными гайками и шплинтуются. Чтобы во время работы насоса не происходило проворачивания качающего узла, в отверстие корпуса запрессована центрирующая втулка. Вращаясь шестеренки переносят масло в полостях зубьев из зоны всасывания в зону нагнетания.
В каждом подшипнике предусмотрены две расточки для цапф шестерен. Таблица 7. Двигатель Д ремонт двигателя МТЗ.

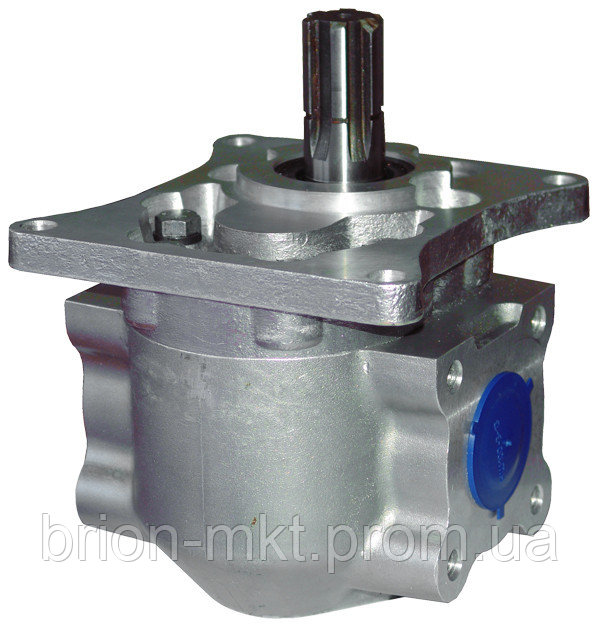

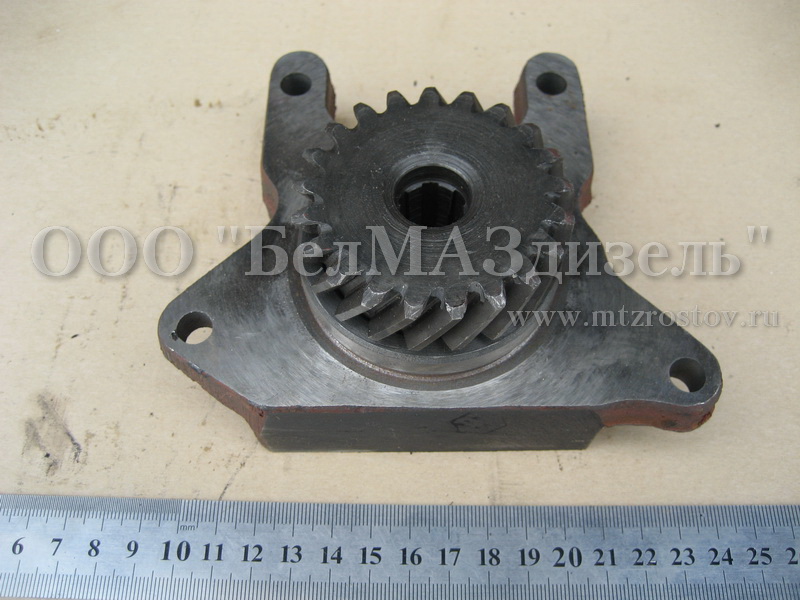

Гидравлический насос НШ -10 .
Статья по теме: Устройство пвм МТЗ-82
Технические характеристики насосов НШ4
Аналогично осуществляется поворот трактора влево. Выпускаются как правого так и левого вращения.
Масло из средней нагнетательной выточки по трубопроводу пойдет в полость Б цилиндра.
Корпус насоса; 5. Следовательно, в конструкции насоса НШ трактора МТЗ, МТЗ имеет место автоматический гидравлический поджим как по торцам зубьев, так и по их поверхности, что обеспечивает уплотнение зазоров по мере износа деталей качающего узла.
Поворот рулевого колеса, связанного приводом с червяком 11, обеспечивает непосредственную передачу движения на рулевую трапецию через сектор 12, поворотный вал 28 и сошку Уплотнение по торцам шестерен обеспечивается двумя платиками, установленными в углублениях подшипниковой и поджимной обойм в зоне высокого давления возле нагнетательного отверстия.
Статья по теме: Схема вом МТЗ-80
Вместе дешевле:
В каждом подшипнике предусмотрены две расточки для цапф шестерен. При обычных условиях работы давление масла в системе усилителя не превышает Внутри наконечника размещен сферический шарнир, состоящий из шарового пальца 2 см.
При этом средний бурт на золотнике перекроет проход маслу от насоса в переднюю сливную выточку. Причем скорость поворота колес трактора пропорциональна скорости вращения рулевого колеса. На поршне установлено комбинированное уплотнение 3, исключающее трение поршня и гильзы корпуса.
Виды деятельности
В нижнем, рабочем положении рулевая колонка удерживается фиксатором 17, который заходит в паз правой стенки 16 стойки 9 и прижимается пружиной Таблица 5. Уплотнение приводного конца ведущей шестерни осуществляется двумя каркасными манжетами, предотвращающие перетекание масла из гидроусилителя в картер дизеля. При прямолинейном движении трактора золотник 4 рис.
Таким образом, напорная магистраль и полость диафрагмы соединяются со сливом. Ослабить болт 5 крепления регулировочной эксцентричной втулки 6 и повернуть ее по часовой стрелке до упора червяка в зубья сектора. При движении трактора по прямой сошка расположена в среднем положении вдоль продольной оси трактора.
Гидронасосы НШ-32, НШ-50. Определение направления вращения.
